拉伸彈性模量是試樣受拉在彈性范圍內產生的應力與應變（即距離）之比。是表征材料拉伸性能高低的指標之一，拉伸彈性模量值越大，剛性越大，強度越高。也叫楊氏模量，用E進行表示。

拉伸模量計算公式如下：

E = Δf / Δh

其中，Δf表示單位橫截面積兩點之間應力的變化值，Δh表示兩點之間應變的變化值。

目前用于準確測量拉伸彈性模量的方法，有引伸計法、應變儀法。

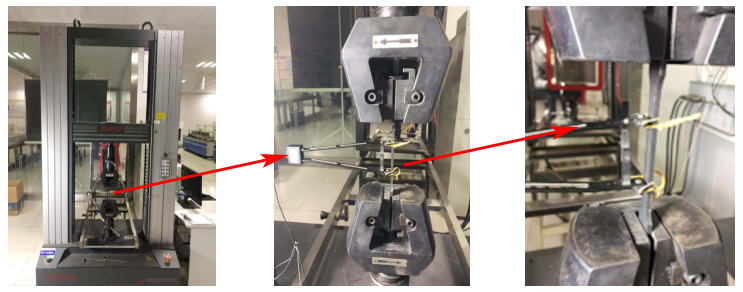

⑴ 引伸計法

引伸計是用來測測量部分與試樣接觸的兩點之間線變形的儀器，通常由傳感器、放大器和記錄器三部分組成。大致分機械式引伸計、光學引伸計、電磁式引伸計和電阻式引伸計四大類。

上海超聚新材料目前使用的是電阻式引伸計，型號 Y50/25，使用精度0.5，其中50為標距，25為大的形變量。安裝方法是用兩手指輕輕捏住插有定位銷的引伸計兩力臂，使得試樣與力臂接觸，通過引伸計兩力臂的掛鉤，用皮筋將引伸計固定在試上，后需要拔出定位銷變于力臂的移動。注意兩力臂刀口線與試樣軸線要對中、平行。

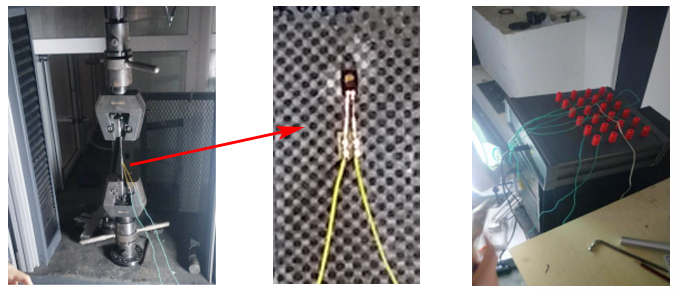

⑵ 應變儀法

應變儀是隨著變形會發生電阻值變化的應變片按照規定方向粘在試樣表面，由試樣表面應變?cè)斐蓱?yīng)變片的電阻值變化。也稱電阻應變儀法。大致分靜態應變儀、動態應變儀、靜動應變儀三大類，有線應變儀、箔應變儀、半導體應變儀等。另外應變儀配有相應的傳感器，可以測量力、質量、壓力、位移、扭矩、速度等物理量及其動態變化過程。

PEEK拉伸彈性模量的計算，是由試驗機主橫梁大傳感器測得試樣承受的負荷應力，和引伸計法和應變儀法測得應變，通過模量公式計算得到。

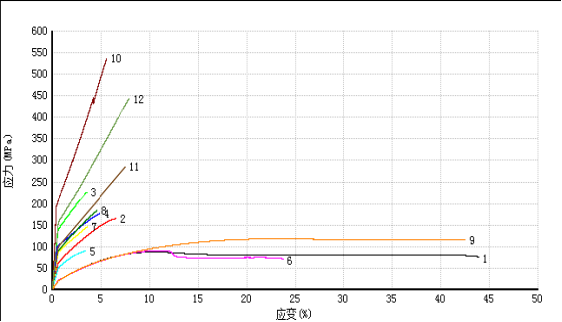

下面為上海超聚新材料/江蘇君華特塑主要在售材料PEEK拉伸應力-應變曲線圖。曲線斜率為材料的模量，使用Y50/25型電阻式引伸計測得。

注：1—PEEK5600G   2—PEEK5600GF30   3—PEEK5600CF30    4—PEEK5600LF30

         5—PEEKFE20     6—30%PEI+PEEK    7—交聯型PPSGF40   8—線性PSSGF40

         9—YS2722       10—CF/PEEK        11——GF/PEEK      12—GF/PPS）

江蘇君華是一家同時具備PEEK(聚醚醚酮)樹脂聚合、板棒管片等型材連續擠出成型及成品零件的研發、生產、銷售為一體全產業鏈公司。PEEK(聚醚醚酮)以其優異的綜合性能，被廣泛用于航空航天、汽車制造、電子電氣、醫療等領域。

PEEK5600G純材料，雖然材料的拉伸彈性模量只有4GPa，但也比PE、PVC、POM、PC等常規材料的性能要好很多，可以在多個領域代替這些常規塑料材料。

經過增強改性的PEEK5600CF30材料的拉伸彈性模量能達到20GPa，完全能滿足多個領域產品的性能要求。

在航空航天及醫療器械等領域，其對材料的拉伸彈性模量要求更高，常規的PEEK5600CF30滿足不了的情況下，江蘇君華特塑開發了連續CF/PEEK熱塑性復合材料，材料拉伸彈性模量能達到60GPa，能完全滿足航空航天及醫療器械等領域的苛刻要求。
