JUNHUA?PEEK

特種工程塑料相比于普通工程塑料，除了在常溫下具有更高的機械性能外，如聚醚醚酮（PEEK5600G）的室溫拉伸強度為95MPa（測試標準：ISO 527），聚丙烯（PP M1200HS）的室溫拉伸強度為40MPa（測試標準：ISO 527）；兩者的區(qū)別在于特種工程塑料在高溫下依舊具有優(yōu)異的機械性能。這主要歸功于其具有更高的玻璃化轉變溫度（Tg），如PEEK5600G的Tg為143 ℃（測試標準：ISO11357-2），因而其熱變形溫度（HDT）為160 ℃（測試標準：ISO 75-2），作為密封圈，長期使用溫度可達260 ℃（測試標準：UL 74685）。

PEEK高溫物理性能測試

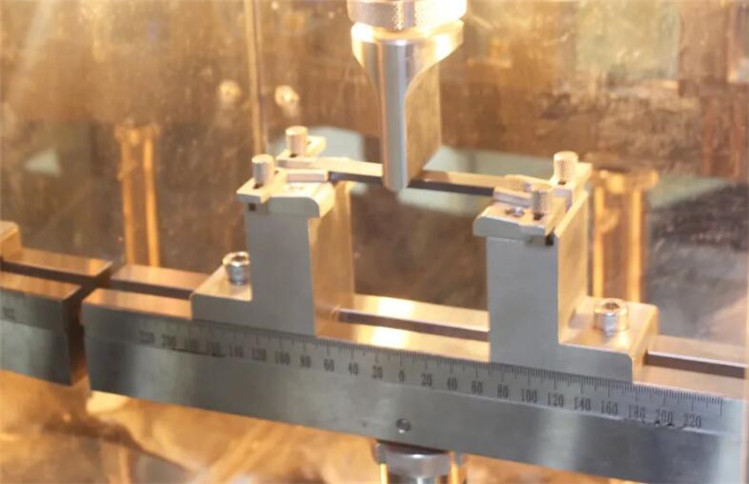

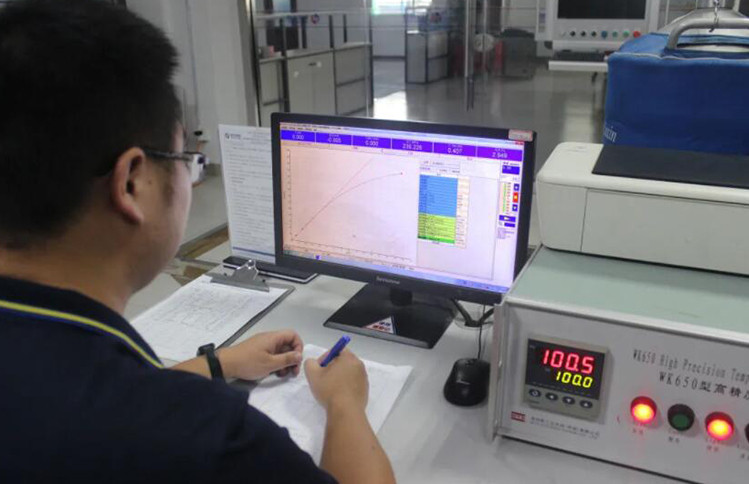

選取純PEEK牌號PEEK5600G和30%碳纖增強牌號PEEK5600CF30測試兩者的高溫機械性能，采用美斯特生產(chǎn)的微機控制拉伸試驗機（型號：CMT5504）進行高溫彎曲、壓縮測試來表示其高溫機械性能，測試標準：彎曲，ISO 178；壓縮：ISO 604，測試結果見圖1和圖2：

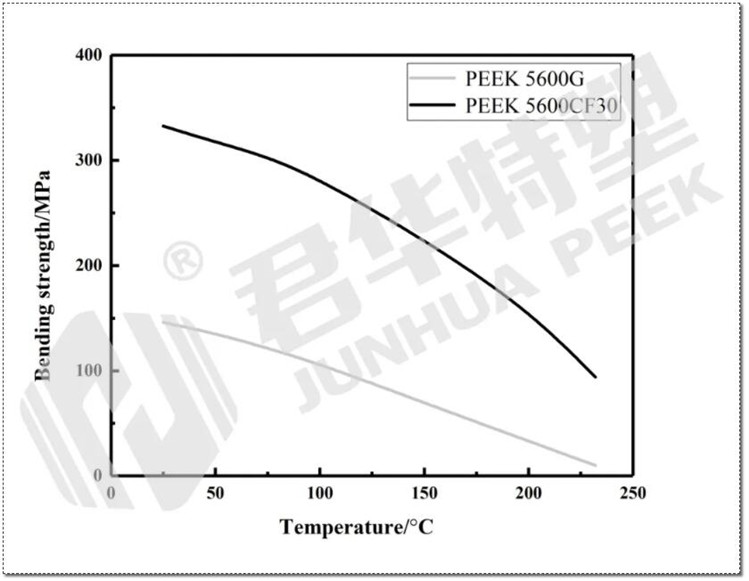

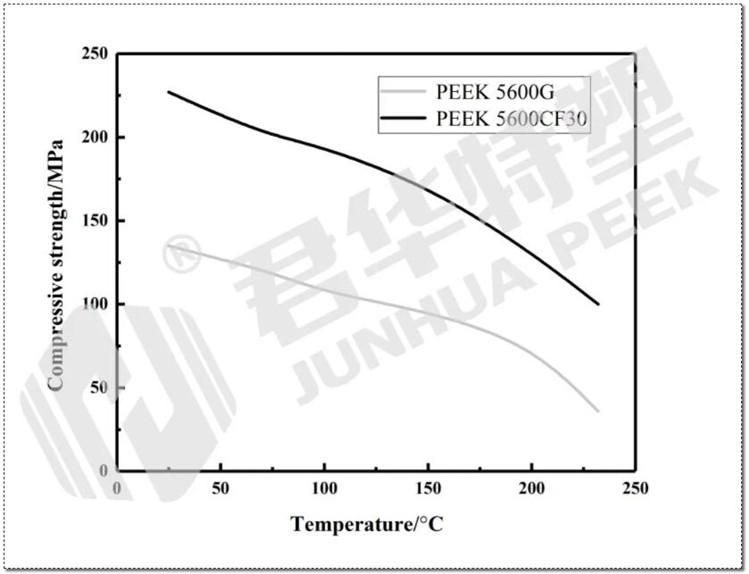

圖 1 高溫彎曲性能曲線	圖 2 高溫壓縮性能曲線

由圖1和圖2可知，隨著溫度的升高，機械性能逐漸降低，尤其測試溫度升到150℃以上，性能下降更大。這主要是因為PEEK的Tg在143 ℃，當測試溫度高于Tg時，PEEK分子鏈開始運動；溫度越高，分子鏈運動越劇烈，則機械性能下降越多。而測試溫度低于Tg時，PEEK分子鏈幾乎不運動，因而機械性能降低的較少。另外值得注意的是，通過碳纖維增強PEEK，可大大提高其機械性能，即使在234 ℃下，機械強度依舊在100 MPa以上。

上海超聚新材料

上海超聚新材料是一家從事PEEK原料聚合、PEEK板棒管擠出成型以及PEEK成品零件注塑、機加工的生產(chǎn)服務商，致力于為客戶提供PEEK材料創(chuàng)新解決方案。為了深入研究PEEK材料基礎性能及應用，公司先后與吉林大學、東華大學、常州大學等高校建立長期合作機制，先后獲得“國家高新技術企業(yè)”、“常州市特種工程塑料工程技術研究中心”、“江蘇省研究生工作站”等資質(zhì)，為國內(nèi)PEEK行業(yè)貢獻自己的力量。
